AXR koppeling

Bericht door mooij » 13 jul 2010, 23:09

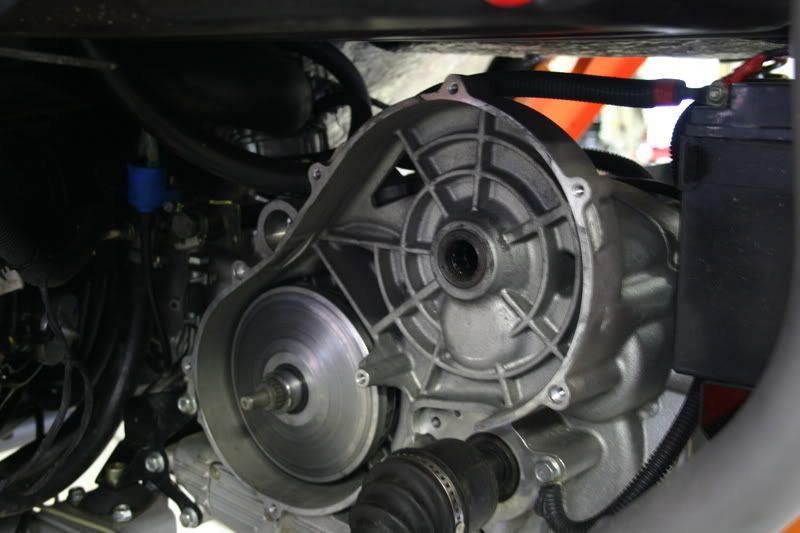

ik zou als laatste even m'n koppeling nog even schoon maken

dus koppeling er even af gehaald
en keek tegen de keerring aan die iemand anders ook kapot had
en dacht hoe kan dat nou tot ik aan de ingaande as van het versnellingsbakje trok(was weer eens nieuwschierig)

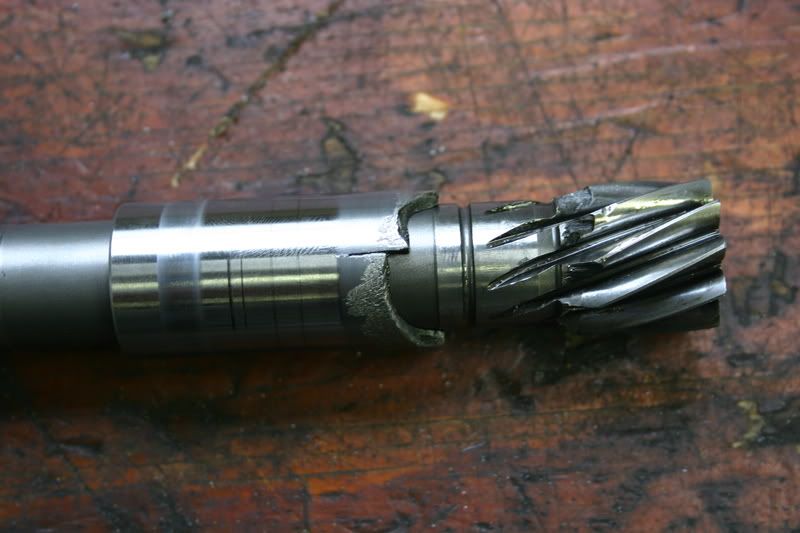

en tot m'n verbazing :shock: :shock: bleek het tandwiel op de as beschadigt te zijn
en het ergste de bus die de koppeling lagert op het versnellings bakje daar was een stuk weg :cry:







Afbeelding


dus moeten die stukjes in het bakje liggen :cry: :cry: dus maar de boel uit elkaar

Afbeelding

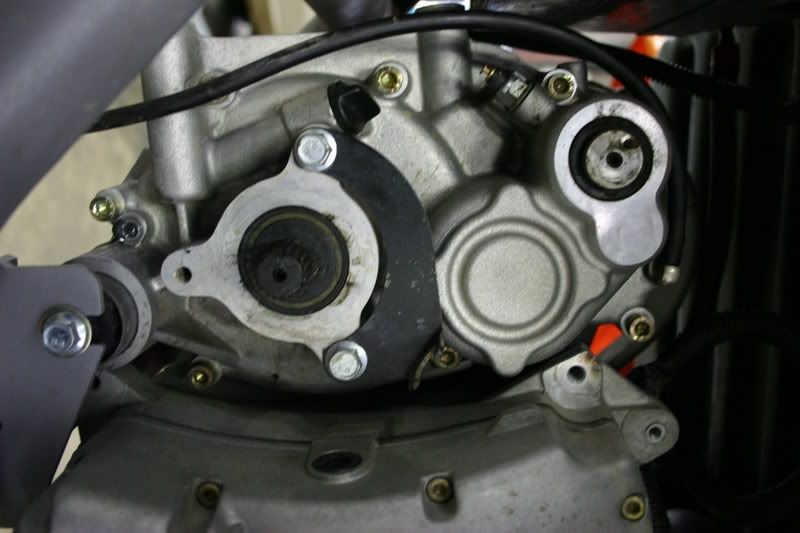

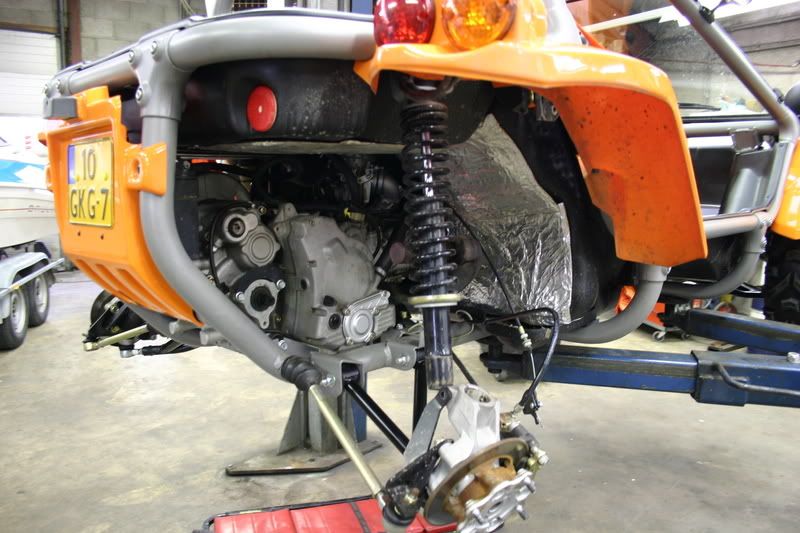

uitlaat verwijderen aandrijf assen schakel mechanisme
Afbeelding

olie aftappen

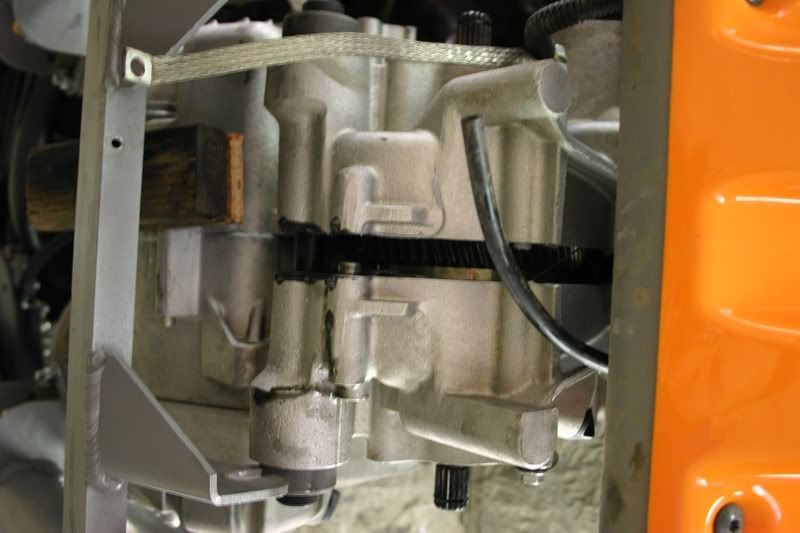

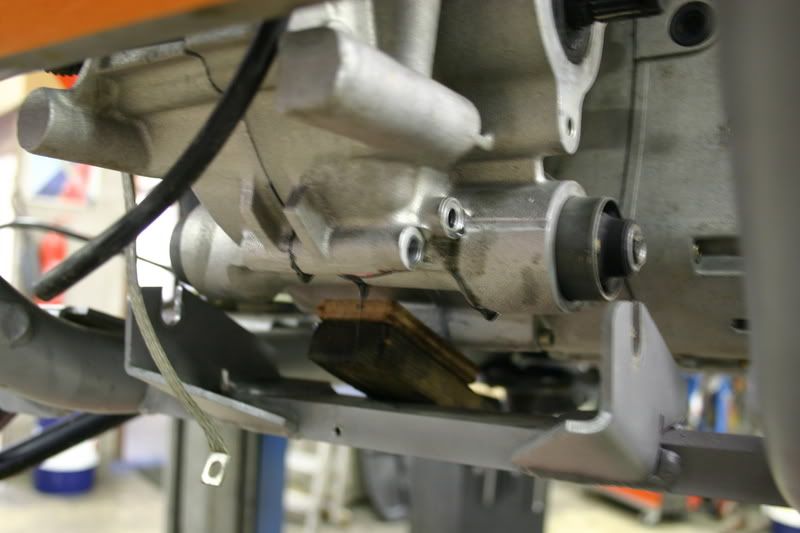

8 imbus bouten los maken en de twee achterste motorsteunen
motor omhoog brengen en vast zetten
Afbeelding

Afbeelding

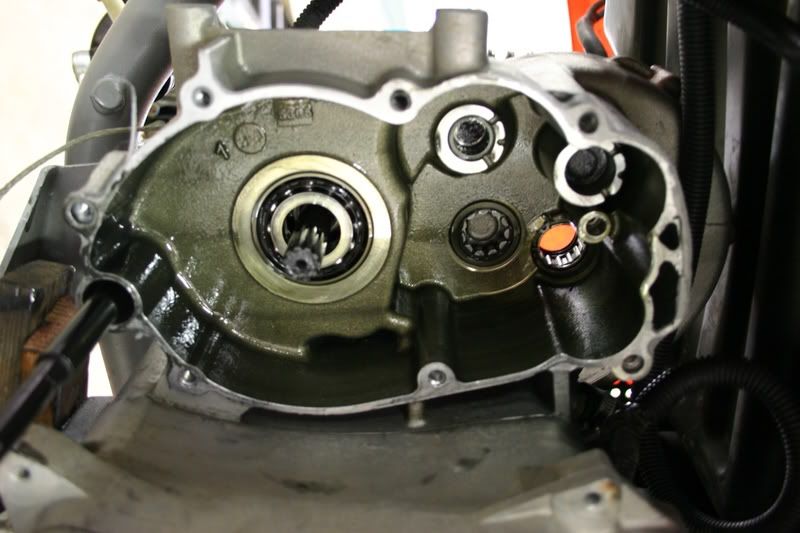

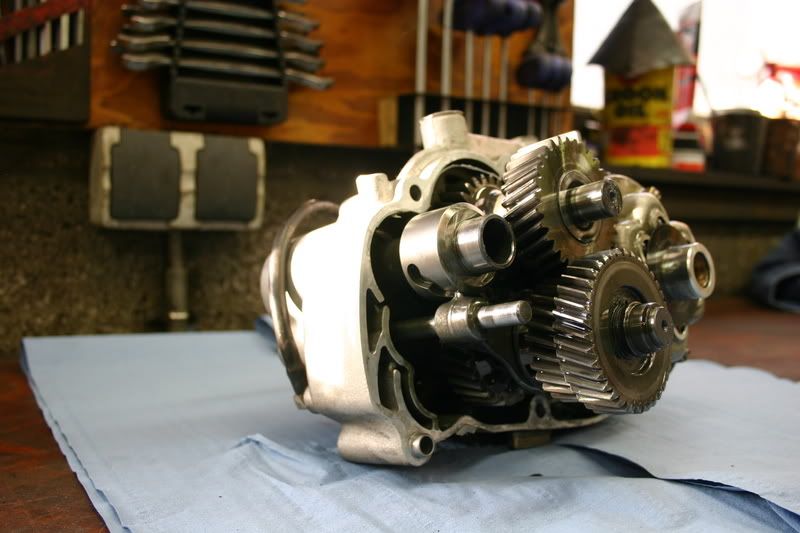

en hij kan gedeelt worden
Afbeelding

Afbeelding

Afbeelding

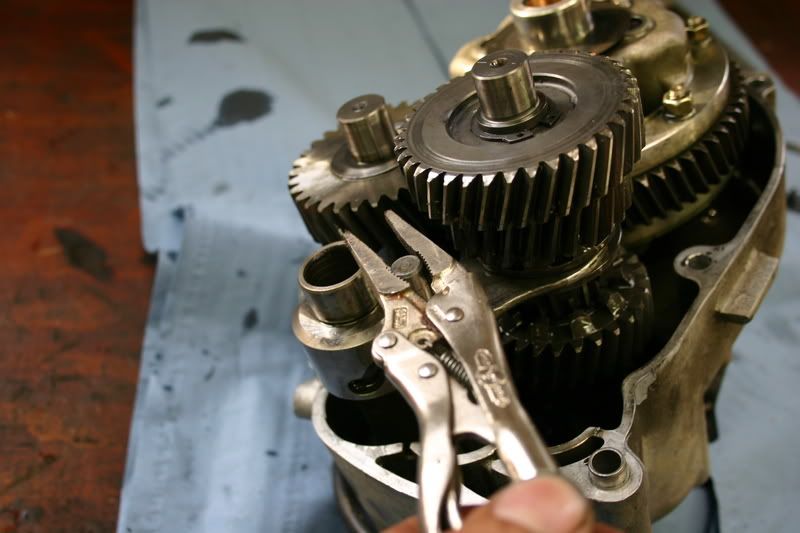

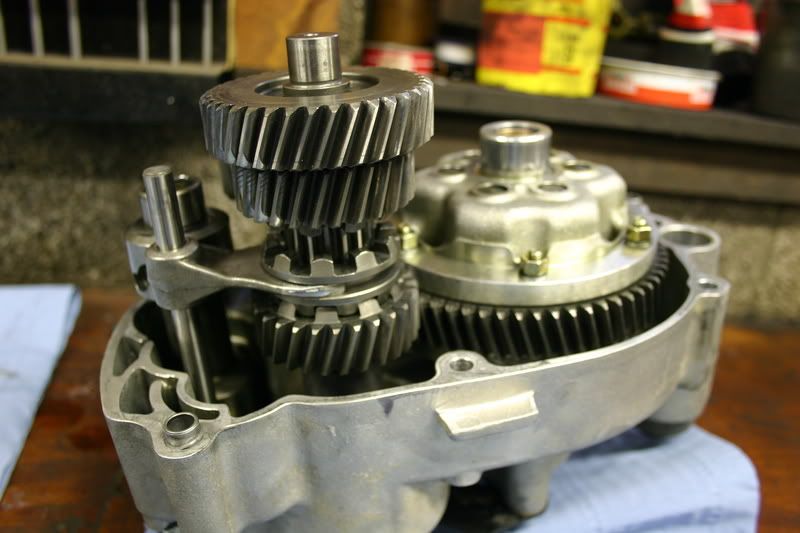

trek eerst de pen van de schakel vork er uit en dan kunnen de tand wiellen er uit gehaald worden
Afbeelding

Afbeelding

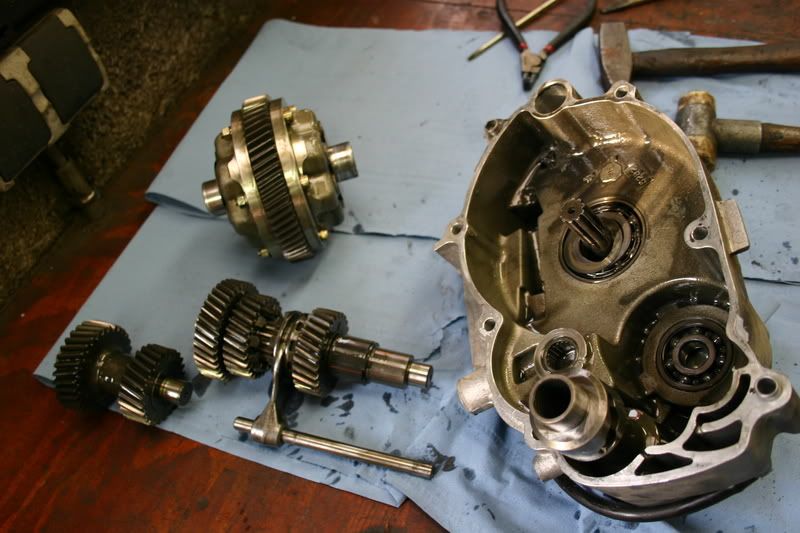

alles weer schoon en tandwielen en lagers gecontroleerd op beschadigingen
Afbeelding

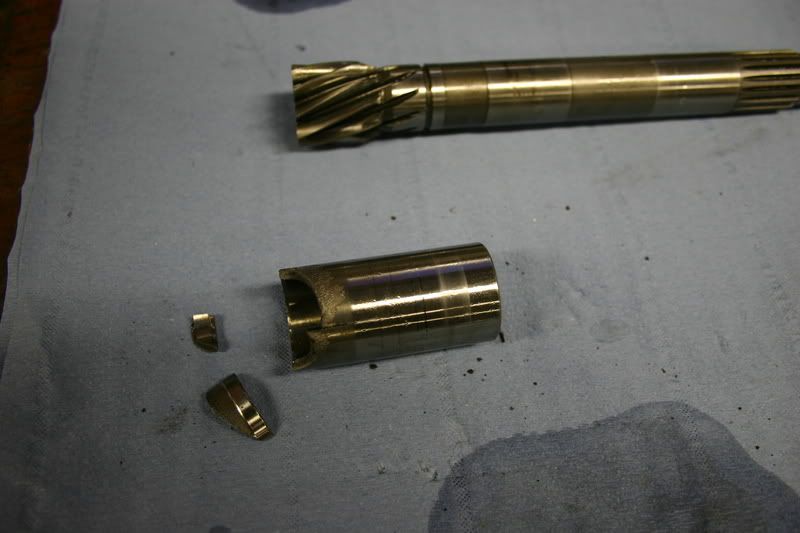

deze schade is veroorzaakt door dat een borg veertje achter het tandwiel wat op de as zit er af is gegaan
en de lagerbus meer naar binnen is gekomen en het tandwiel heeft geraakt alle deeltjes terug gevonden in de bak aleen het borg veertje was spoorloos
achter af bij het olie verversen van de versnellings gak olie was die toen ook wat zilver maar dat zien ik bij auto's wel meer dus vond dat toen niet zo belangrijk
de schade aan de as valt gelukkig mee
Afbeelding

morgen de boel weer in elkaar zetten


word vervolgt

vr groet richard

Gebruikersavatar
martijn
Berichten: 2407
Lid geworden op: 31 dec 2009, 11:18

Re: AXR koppeling

Bericht door martijn » 13 okt 2010, 22:31

ff terugkomend op het borgveertje wat je kwijt was.
ik was ook nieuwschierig :D
maar bij mij zit er een dun rubbertje omheen als pakking tussen de as en bus.
vandaar dat je vergeefs heb gezocht naar een borgveertje mischien...
gelijk maar de oude riem vervangen, de nieuwe is 1,5 mm breder,
en de oude vertoonde droogte scheurtjes aan de binnenkant...

Afbeelding
Verleden.......
Buggy, Gs-moon 260cc \ Buggy, axr crossbone 400cc /quad, sym quadlander 250cc
Buggy, axr carbone enduro 400cc

heden
tgb 325 bj 2014

Gebruikersavatar
Koos
Berichten: 3097
Lid geworden op: 31 dec 2009, 14:24
Ik rij een: Quad 4x4
Merk: TGB
Contacteer:

Re: AXR koppeling

Bericht door Koos » 13 okt 2010, 22:53

Martijn let op :!:
Op de as van de foto (denk jouw as) moeten die halve maantjes bij het tandwiel.
Anders gezegd, de bus op de as is 50mm zonder de maantjes of 48mm met die maantjes.
Ik zie dit aan de schuine kant op de as en even gekeken op een nieuwe as. :cool:
Koos de Moor | www.koosdemoor.nl
Ruska Sprinter 1600 (vw buggy) | Shark Imperator 2006-2007 (de salto bug) | AXR Carbone enduro 2007-2013 | TGB Gunner550 2013-2018 | TGB Blade 1000 EPS 2018-Heden

Gebruikersavatar
martijn
Berichten: 2407
Lid geworden op: 31 dec 2009, 11:18

Re: AXR koppeling

Bericht door martijn » 13 okt 2010, 23:04

zou je een foto kunnen plaatsen koos, ik heb gèèn halve maantjes gezien.
ik haalde de as er `kaal`uit met 2 bussen van verschillende maten eromheen...
zal toch niet in de bak liggen [yikes2]
Verleden.......
Buggy, Gs-moon 260cc \ Buggy, axr crossbone 400cc /quad, sym quadlander 250cc
Buggy, axr carbone enduro 400cc

heden
tgb 325 bj 2014

Gebruikersavatar
Koos
Berichten: 3097
Lid geworden op: 31 dec 2009, 14:24
Ik rij een: Quad 4x4
Merk: TGB
Contacteer:

Re: AXR koppeling

Bericht door Koos » 13 okt 2010, 23:12

martijn schreef:zou je een foto kunnen plaatsen koos, ik heb gèèn halve maantjes gezien.
ik haalde de as er `kaal`uit met 2 bussen van verschillende maten eromheen...
zal toch niet in de bak liggen [yikes2]
Dat van in de bak liggen ken ik [banghead] [reddevil]
Ga morgen wel een foto maken van de as.
Koos de Moor | www.koosdemoor.nl
Ruska Sprinter 1600 (vw buggy) | Shark Imperator 2006-2007 (de salto bug) | AXR Carbone enduro 2007-2013 | TGB Gunner550 2013-2018 | TGB Blade 1000 EPS 2018-Heden

Gebruikersavatar
martijn
Berichten: 2407
Lid geworden op: 31 dec 2009, 11:18

Re: AXR koppeling

Bericht door martijn » 13 okt 2010, 23:18

heb je nog meer tips voor het plaatsen zoals die grote schijf met 2 rode puntjes?
de rechter met die zware veer ertussen.(van de kl.te as)
moet die op een bepaalde manier terug worden geplaatst ofzo...
Verleden.......
Buggy, Gs-moon 260cc \ Buggy, axr crossbone 400cc /quad, sym quadlander 250cc
Buggy, axr carbone enduro 400cc

heden
tgb 325 bj 2014

Gebruikersavatar
Koos
Berichten: 3097
Lid geworden op: 31 dec 2009, 14:24
Ik rij een: Quad 4x4
Merk: TGB
Contacteer:

Re: AXR koppeling

Bericht door Koos » 13 okt 2010, 23:58

martijn schreef:heb je nog meer tips voor het plaatsen zoals die grote schijf met 2 rode puntjes?
de rechter met die zware veer ertussen.(van de kl.te as)
moet die op een bepaalde manier terug worden geplaatst ofzo...
Tips niet maar snaar vervangen is in 30 minuten gedaan, vraag maar aan Til.
Als ik moet helpen, zeg het maar. :D
Die rechter is de koppeling, koppeling er af halen en dan alles met as er uit halen. Kunnen die maantjes er niet uit vallen.
Die grote schijf met 2 rode puntjes is van de roulette tafel, ik zet alles in op zwart [out] [smilielol5]
Koos de Moor | www.koosdemoor.nl
Ruska Sprinter 1600 (vw buggy) | Shark Imperator 2006-2007 (de salto bug) | AXR Carbone enduro 2007-2013 | TGB Gunner550 2013-2018 | TGB Blade 1000 EPS 2018-Heden

Gebruikersavatar
Koos
Berichten: 3097
Lid geworden op: 31 dec 2009, 14:24
Ik rij een: Quad 4x4
Merk: TGB
Contacteer:

Re: AXR koppeling

Bericht door Koos » 14 okt 2010, 20:33

As in de koppeling waar de bus 50mm lang is.
Te herkennen aan de afstand tussen de pijltjes (korte schuine kant).
p.s. Dit gebeurt er als als je de moer van de koppeling te vast draait.
De bijlage zonder_maantjes.jpg is niet meer beschikbaar
As in de koppeling waar de bus 48mm lang is
Te herkennen aan schuine kant halverwege rubber ring en tandwiel.
Daar zitten deze maantjes bij
Met dank aan Mooij (voor het slopen van de as) en Til voor de foto's [thumbsup]
Koos de Moor | www.koosdemoor.nl
Ruska Sprinter 1600 (vw buggy) | Shark Imperator 2006-2007 (de salto bug) | AXR Carbone enduro 2007-2013 | TGB Gunner550 2013-2018 | TGB Blade 1000 EPS 2018-Heden

Gebruikersavatar
martijn
Berichten: 2407
Lid geworden op: 31 dec 2009, 11:18

Re: AXR koppeling

Bericht door martijn » 15 okt 2010, 14:56

dus de maantje liggen waarschijnlijk in de bak begrijp ik [yikes2]
Verleden.......
Buggy, Gs-moon 260cc \ Buggy, axr crossbone 400cc /quad, sym quadlander 250cc
Buggy, axr carbone enduro 400cc

heden
tgb 325 bj 2014

Gebruikersavatar
Koos
Berichten: 3097
Lid geworden op: 31 dec 2009, 14:24
Ik rij een: Quad 4x4
Merk: TGB
Contacteer:

Re: AXR koppeling

Bericht door Koos » 15 okt 2010, 15:19

martijn schreef:dus de maantje liggen waarschijnlijk in de bak begrijp ik [yikes2]
Dat weet ik wel zeker, Til heeft ze via de vul opening er uit kunnen halen.
